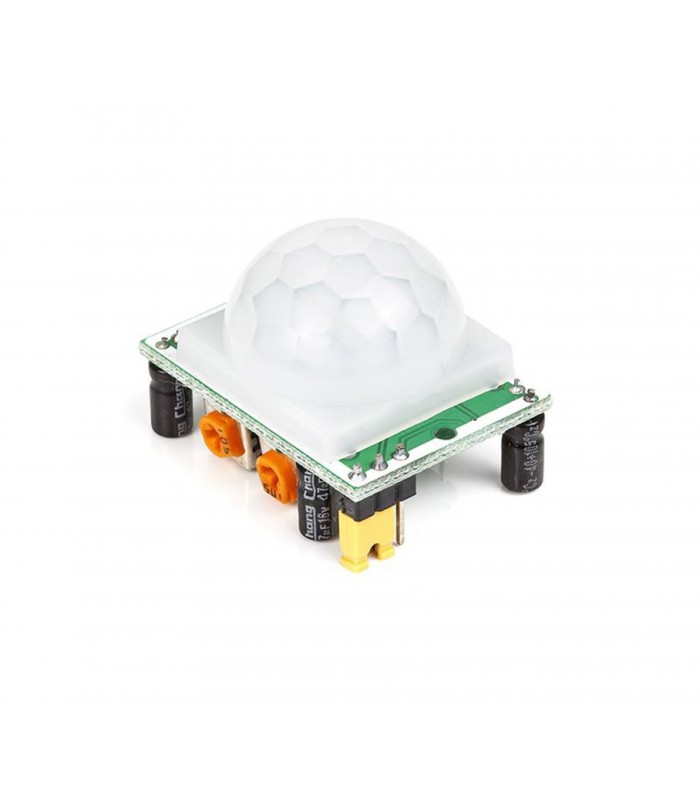

Módulo Infrarrojo detector de cuerpo humano

Módulo de sensor que utiliza una sonda dual, la ventana de la sonda es rectangular, doble (A por B millones) en la dirección de los extremos de largo, cuando el cuerpo pasa de izquierda a derecha o de derecha a izquierda cuando alcanza el tiempo de IR dual, distancia Diferencia, cuanto mayor es la diferencia, sensores más sensibles, cuando el cuerpo de la parte delantera a la sonda o de arriba a abajo o de abajo a arriba en la dirección pasa, doble IR no detecta cambios en la distancia, sin valor de diferencia, el sensor insensible o No funciona; por lo tanto, los sensores deben instalarse en la dirección dual de la sonda con actividades humanas tanto como sea posible en paralelo a la dirección del máximo para garantizar que el cuerpo haya pasado por la sonda del sensor dual.

  • Rango de voltaje de funcionamiento: DC 4,5-20 V
  • Corriente de reposo: <50uA
  • Salida de nivel: Alto 3.3 V / Bajo 0V
  • Disparador: L no se puede repetir el disparador / H se puede repetir el disparador (disparador repetido predeterminado)
  • Tiempo de retardo: 5-200S (ajustable) el rango es (0.xx segundos a decenas de segundos)
  • Tiempo de bloqueo: 2.5S (predeterminado) Se puede convertir en un rango (0.xx a decenas de segundos
  • Dimensiones de la placa: 32 mm * 24 mm
  • Sensor de ángulo: ángulo de cono <100
  • Temperatura de funcionamiento: -15- + 70 grados
  • Sensor de tamaño de la lente: Diámetro: 23 mm (predeterminado)
Lee mas
$ 2.100 (impuestos inc.)
Escanee el código QR para abrir esta página en su teléfono.
Favorito0
Add to compare0
A lista de deseos
Descripción
  • Sensor automático: para ingresar al rango de salida del sensor es alto, las personas abandonan el rango del sensor del automático retardo alto, salida baja.
  • El control fotosensible (opcional, no está configurado de fábrica) puede configurar el control fotosensible durante el día o intensidad luminosa sin inducción.
  • La compensación de temperatura (opcional, no está configurada de fábrica): En verano, cuando la temperatura ambiente sube a 30 ° C - 32 ° C, rango de detección ligeramente más corto, la compensación de temperatura se puede utilizar como compensación de rendimiento.
  • No se puede repetir el disparador: la salida del sensor es alta, el tiempo de retardo ha terminado, la salida se volverá baja automáticamente desde alta
  • Disparador repetible: la salida del sensor es alta después del período de retraso, si el cuerpo humano en su rango de detección de actividades, su salida permanecerá alta hasta que el retraso se deje de alto a bajo (revisión del módulo del sensor Las actividades medidas de cada cuerpo se extenderán automáticamente después de un tiempo de retraso, y el evento final del tiempo de retraso Punto de inicio del tiempo).
  • Con tiempo de bloqueo de inducción (configuración predeterminada: tiempo de bloqueo de 2,5 S): módulo de sensor, después de cada salida de sensor (cambio alto a nivel bajo), puede configurar un bloqueo seguido de un período de tiempo, en este período de tiempo el sensor no aceptar cualquier señal del sensor. Esta característica puede tener un "tiempo de salida del sensor" y "tiempo de bloqueo" el intervalo entre el trabajo producido se puede aplicar para detectar el intervalo Productos; También inhibe esta función durante la conmutación de carga para una variedad de interferencias. (Este tiempo se puede establecer en cero segundos - Decenas de segundos).
  • El rango de voltaje de trabajo: el voltaje predeterminado DC4.5V-20V.
  • Micro consumo de energía: corriente estática "50 microamperios, especialmente para productos de control automático alimentados por batería.
  • Las señales de salida de alto nivel: los tipos de circuitos se pueden acoplar fácilmente.
  • Detección durante aproximadamente un minuto después del tiempo de inicialización de energía, durante el intervalo al módulo de salida 0-3 veces por minuto en modo de espera.
  • Debe evitar la iluminación directa, como fuentes de interferencia, cerrar la superficie del módulo de la lente para evitar la introducción de un mal funcionamiento del generador de señales de interferencia; uso del medio ambiente para evitar el flujo del viento, el sensor de viento también causará interferencia.
  • Para aumentar el rango de detección de ángulos, el módulo utiliza una lente circular, la sonda también tiene sentido en los cuatro lados, pero aún más alto que la dirección superior e inferior izquierda y derecha del rango de detección, sensibilidad y fuerte, aún en la medida de lo posible según los requisitos de instalación anteriores VCC, trig (lado de control), echo (extremo de recepción), GND
