Circuito integrado STK 433-300

Circuito integrado TTL 74LS10P – Compuertas NAND

• Tecnología: TTL de baja potencia Schottky (LS)
• Función: 3 compuertas NAND de 3 entradas
• Tensión de alimentación (Vcc): 4,75 V a 5,25 V
• Corriente de salida: hasta 16 mA por canal
• Tiempo de propagación típico: 19 ns
• Encapsulado: DIP-14, SOIC-14
• Salidas estándar TTL (no Open Collector)

Transistor BU2527AX NPN 1500V 8A TO-3P

• Tipo: NPN
• Voltaje colector-emisor (Vce): 1500V
• Corriente colector (Ic): 8A
• Potencia máxima: 125W
• Encapsulado: TO-3P
• Alta velocidad de conmutación
• Baja pérdida de conmutación
• Protección térmica incorporada

MOSFET FQP12N20C N-Channel 200V 12A TO-220

• Tipo: MOSFET Canal N
• Modelo: FQP12N20C
• Encapsulado: TO-220
• Voltaje drenador-fuente (Vds): 200V
• Corriente de drenador (Id): 12A
• Potencia de disipación: 150W
• RDS(on): 0.26 Ω (máx.)
• Voltaje de compuerta-umbral (Vgs(th)): 2 – 4V
• Rápida conmutación

Circuito integrado para amplificación STK412-240

El STK 412-240 es un circuito integrado se utiliza comúnmente como un amplificador de potencia de audio en sistemas estéreo y otros dispositivos de audio. A continuación, proporciono información general sobre este circuito integrado:

• Potencia de Salida: El STK 412-240 es conocido por su capacidad para proporcionar una potencia de salida significativa, lo que lo hace adecuado para aplicaciones de audio de alta potencia.
• Configuración de Canales: Este circuito integrado generalmente se utiliza en configuraciones de amplificación estéreo, lo que permite la reproducción de audio en dos canales.
• Diseño Monolítico: El STK 412-240 es un dispositivo monolítico, lo que significa que está integrado en un solo chip. Esto simplifica su implementación y reduce la complejidad de los circuitos de amplificación de audio.
• Protecciones Incorporadas: Suelen incorporar mecanismos de protección térmica y contra cortocircuitos para garantizar la seguridad y la durabilidad del dispositivo.

Triac TIC126D 12A 400V – Control de Potencia para Cargas AC

• Tipo: Triac
• Modelo: TIC126D
• Corriente máxima RMS: 12A
• Tensión máxima repetitiva (VDRM): 400V
• Tipo de encapsulado: TO-220
• Disipación de potencia eficiente
• Activación mediante compuerta (Gate)
• Alta capacidad de conmutación AC
• Compatible con disipadores de calor

Condensador Electrolítico 10uF 400V

• Tipo: Condensador electrolítico
• Capacidad: 10uF
• Voltaje máximo: 400V DC
• Polarizado
• Montaje radial
• Tamaño compacto
• Baja pérdida de energía
• Adecuado para filtrado y estabilización
• Uso en equipos electrónicos y fuentes de alimentación

Resistencia 1K Ohm 1/2W 5 unid.

• Valor: 1K Ohm
• Potencia: 1/2W
• Formato de venta: 5 unidades
• Uso recomendado: electrónica, prototipos, reparación y proyectos con placas PCB.

Transistor 2SC3858 Sanken NPN

• Tipo: NPN
• Tensión colector-emisor (Vce): 180 V
• Corriente colector (Ic): 16 A
• Potencia disipada (Pd): 150 W
• Ganancia de corriente (hFE): 55 – 160
• Encapsulado: TO-3P

Aplicaciones:

• Amplificadores de audio de alta potencia
• Etapas de salida en equipos de sonido Hi-Fi
• Reemplazo en equipos profesionales y domésticos

Transistor 2N3055 amplificador y regulador

Transistor 2N3055 de Thompson, un componente esencial para entusiastas de la electrónica y constructores de amplificadores y fuentes de alimentación. Con su capacidad de manejar hasta 15 amperios de corriente y una potencia de hasta 115 vatios, el 2N3055 ofrece un rendimiento confiable y duradero. Su diseño robusto lo convierte en la elección perfecta para proyectos que requieren alta potencia y estabilidad. ¡Potencia tus creaciones electrónicas con el transistor 2N3055 Thompson y lleva tus proyectos al siguiente nivel!

Transistor 2SC1507 NPN 100V 1A TO-220

• Tipo: Transistor NPN de silicio
• Modelo: 2SC1507
• Encapsulado: TO-220
• Tensión colector-emisor (Vce): 100 V
• Corriente de colector (Ic): 1 A
• Potencia de disipación: 25 W
• Ganancia de corriente (hFE): 40 – 320
• Frecuencia de transición (ft): 50 MHz

Circuito Integrado Compuertas NAND Schmitt Trigger Cuádruples

• Tecnología: CMOS
• Función: 4 compuertas NAND de 2 entradas con Schmitt Trigger
• Rango de tensión de alimentación (VDD): 3 V a 15 V
• Alta inmunidad al ruido gracias a la histéresis de entrada
• Encapsulado: DIP-14, SOIC-14, TSSOP-14
• Baja disipación de potencia
• Corriente de salida típica: ±10 mA

Integrado STK402-100S – Amplificador de Audio 120W

• Tipo: Módulo híbrido amplificador de audio
• Modelo: STK402-100S
• Potencia de salida: Hasta 120W (8Ω)
• Encapsulado: SIP (Multi-pin)
• Rango de voltaje de alimentación: ±47V
• Baja distorsión armónica total (THD < 0.003%)
• Alta fidelidad y respuesta lineal
• Protección contra sobrecalentamiento y sobrecargas

Circuito integrado TTL 74LS132 - Compuertas NAND

• Tecnología: TTL de baja potencia Schottky (LS)
• Función: 4 compuertas NAND de 2 entradas con disparador Schmitt
• Número de compuertas: 4 independientes
• Tensión de alimentación (Vcc): 4,75 V a 5,25 V
• Tiempo de propagación típico: 16 ns
• Encapsulado: DIP-14, SOIC-14, TSSOP-14
• Alta inmunidad al ruido por histéresis de entrada

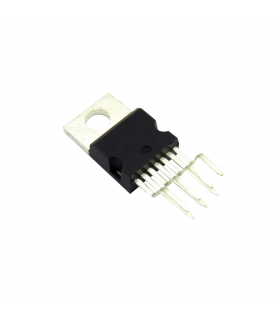

Integrado TDA2052 – Amplificador de Audio 60W

• Tipo: Amplificador de potencia de audio
• Modelo: TDA2052
• Encapsulado: Multiwatt-11
• Potencia de salida: Hasta 60W
• Alta fidelidad y bajo nivel de distorsión
• Protección térmica y contra sobrecargas
• Alimentación recomendada: ±18V (máx. ±25V)

Transistor BU2520DF NPN 1500V 8A TO-3P

• Tipo: NPN
• Voltaje colector-emisor (Vce): 1500V
• Corriente colector (Ic): 8A
• Potencia máxima: 125W
• Encapsulado: TO-3P
• Alta velocidad de conmutación
• Protección térmica incorporada

Transistor MOSFET IRFP250 – N-Canal 200V 30A TO-247

• Tipo: MOSFET de potencia N-Canal
• Modelo: IRFP250
• Encapsulado: TO-247
• Tensión drenador-fuente (Vds): 200V
• Corriente de drenador (Id): 30A
• Potencia de disipación: 214W aprox.
• Resistencia drenador-fuente (Rds(on)): 0.085Ω máx.
• Tensión compuerta-umbral (Vgs(th)): 2 – 4V
• Velocidad de conmutación rápida
