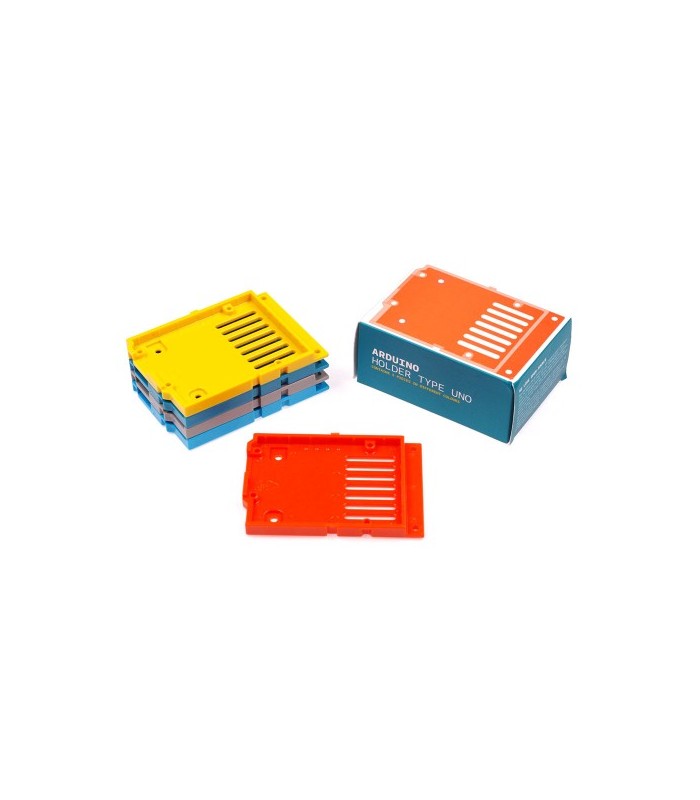

Soporte Arduino UNO

Placa Arduino UNO R4 Minima

• Microcontrolador Renesas RA4M1 (Arm® Cortex®-M4)
• Puerto de programación USB USB-C®
• Pines Pines de E/S digitales 14
• Pines Pines de entrada analógica 6
• CAD 1
• pines pwm 6
• Comunicación UART Sí, 1x
• I2C Sí, 1x
• SPI Sí, 1x
• CAN Sí 1 autobús CAN
• Tensión de funcionamiento del circuito de alimentación 5 V
• Voltaje de entrada (VIN) 6-24 V
• Corriente CC por pin de E/S 8 mA
• Velocidad de reloj Núcleo principal 48 MHz
• Memoria RA4M1 256 kB Flash, 32 kB RAM
• Dimensiones Ancho 68,85 mm
• Longitud 53,34 mm

Arduino Nano ESP32 with headers (Cabezales)

• Microcontrolador u-blox® NORA-W106 (ESP32-S3)
• Conector USB USB-C®
• Pines LED incorporado Pin 13
• Pines LED RGB incorporados 14-16
• Pines de E/S digitales 14
• Pines de entrada analógica 8
• pines pwm 5
• Interrupciones externas Todos los pines digitales
• Conectividad Wi-Fi® u-blox® NORA-W106 (ESP32-S3)
• Bluetooth® u-blox® NORA-W106 (ESP32-S3)
• Comunicación UART 2x
• I2C 1x, A4 (SDA), A5 (SCL)
• SPI D11 (COPI), D12 (CIPO), D13 (SCK). Utilice cualquier GPIO para Chip Select (CS)
• Voltaje de E/S de alimentación 3,3 V
• Voltaje de entrada (nominal) 6-21 V
• Corriente de fuente por pin de E/S 40 mA
• Corriente disipadora por pin de E/S 28 mA
• Velocidad de reloj Procesador hasta 240 MHz
• Memoria ROM 384kB
• SRAM 512 KB
• Flash externo de 128 Mbit (16 MB)
• Dimensiones Ancho 18 mm
• Longitud 45mm

Placa Arduino UNO R4 WIFI

• Microcontrolador Renesas RA4M1 (Arm® Cortex®-M4)
• Puerto de programación USB USB-C®
• Pines Pines de E/S digitales 14
• Pines Pines de entrada analógica 6
• CAD 1
• pines pwm 6
• Comunicación UART Sí, 1x
• I2C Sí, 1x
• SPI Sí, 1x
• CAN Sí 1 autobús CAN
• Voltaje de funcionamiento del circuito de alimentación 5 V (ESP32-S3 es 3,3 V)
• Voltaje de entrada (VIN) 6-24 V
• Corriente CC por pin de E/S 8 mA
• Velocidad de reloj Núcleo principal 48 MHz
• ESP32-S3 hasta 240MHz
• Memoria RA4M1 256 kB Flash, 32 kB RAM
• ESP32-S3 384 kB ROM, 512 kB SRAM
• Dimensiones Ancho 68,85 mm
• Longitud 53,34 mm

Arduino placa microcontrolador UNO WiFi Rev2

• Microcontrolador  ATmega4809 (hoja de datos)
• Voltaje de funcionamiento 5V
• Voltaje de entrada Recomendado 7V - 12V (Use 12 para servo)
• Los Pines de    E / S Digitales 14-5 proporcionan salida PWM
• Pines de     E / S Digitales PWM 5
• Pines Entrada Analógica 6
• Corriente CC por pin de    E / S 20 mA
• Corriente CC para pin de 3.3V 50 mA
• Memoria flash 48 KB (ATmega4809)
• SRAM 6144 bytes (ATmega4809)
• EEPROM 256 bytes (ATmega4809)
• Velocidad del reloj 16 MHz
• Módulo de radio u-blox NINA-W102 (hoja de datos)
• Elemento seguro ATECC608A (hoja de datos)
• Unidad de medición inercial LSM6DS3TR (hoja de datos)
• LED_BUILTIN 25
• Longitud 68,6 mm
• Ancho 53,4 mm
• Peso 25 g

La placa de trabajo MKR Proto Shield

La placa MKR es un protector de prototipos para su placa MKR. Este protector se conecta fácilmente a su MKR usando sus conectores hembra / macho provistos, y ofrece una ruptura duplicada para cada pin de la placa junto con muchos orificios pasantes soldables en una rejilla estándar de 0.1 ”(2.54 mm).

• Pines de   E / S Digitales 21
• Pines de entrada analógica 7

Placa pcb de trabajo tamaño Arduino UNO Rev3

La placa de prototipos Arduino le facilita el diseño de circuitos personalizados. Puede soldar partes al área de creación de prototipos para crear su proyecto, o usarlo con una pequeña placa de prueba sin soldadura (no incluida) para probar rápidamente ideas de circuitos sin tener que soldar. Tiene conexiones adicionales para todos los pines de E / S Arduino MEGA, y tiene espacio para montar circuitos integrados de montaje en superficie y a través de orificios pasantes. Es una forma conveniente de convertir su circuito Arduino personalizado en un solo módulo.
